1、产品概述

环保用电智能终端是针对环保用电监管设计的智能监控装置，具有全面的单/三相交流全电量测量（电压、电流、有功、无功、功率因数、电度等）、谐波分析、三相不平衡分析、遥信输入、遥控输出等功能；

支持闭口或是开口式CT安装，通信方式可支持有线RS485 通讯或是无线GPRS、NB-IoT 等通信方式上传数据到云平台或是上层监控系统。

本产品功能强大，集成度高，灵活可配置，既可以作为传统的电力监控仪表使用，同时也可以应用于

智慧用电安全监控系统，更可以兼做网关功能。

2、符合标准

GB14287.2-2014《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》

GB14287.3-2014《电气火灾监控系统 第3部分：测温式电气火灾监控探测器》

GB/T 17883-1999《0.2S级和0.5S级静止式交流有功电度表》

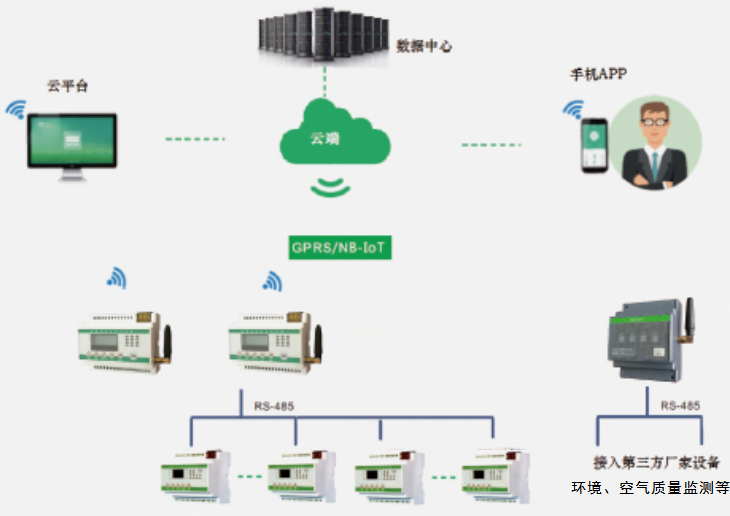

3、应用原理

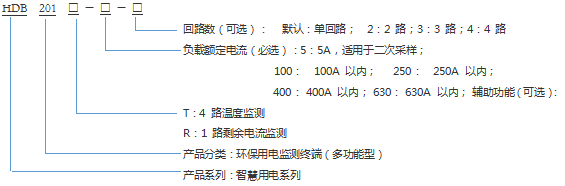

4、产品型号

5、技术参数

6 安装与接线

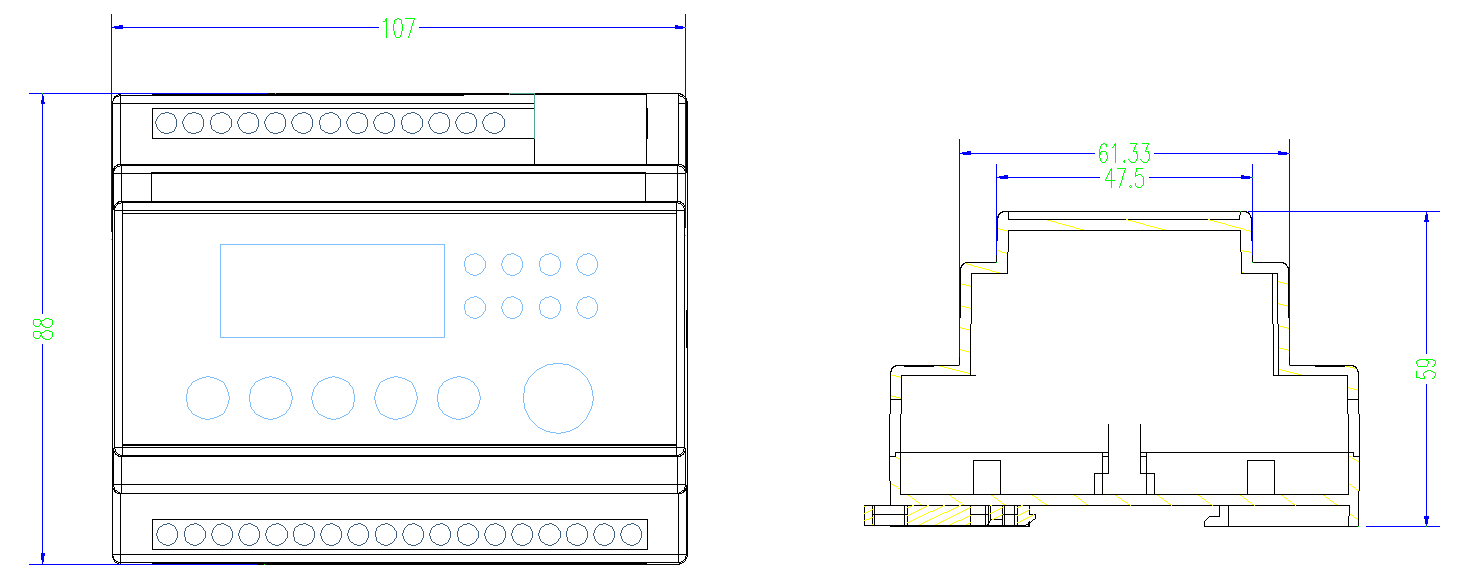

　　6.1 外形及安装尺寸(单位mm)

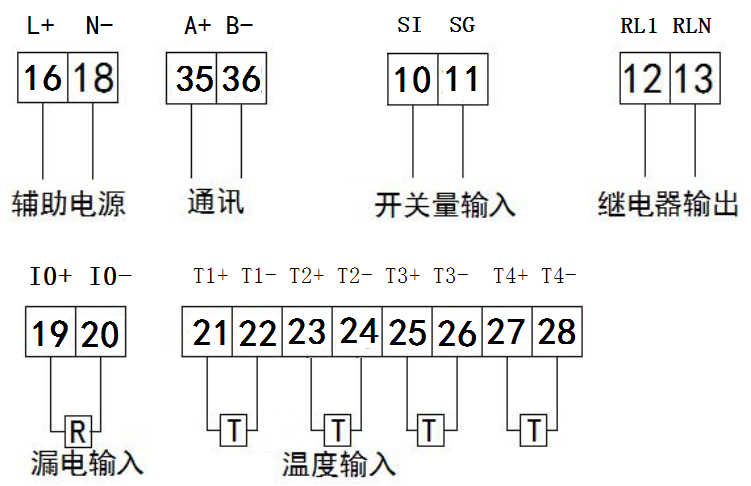

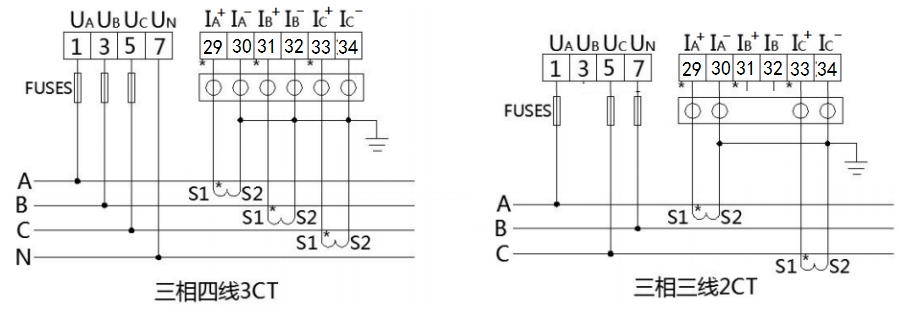

　　6.2 接线说明

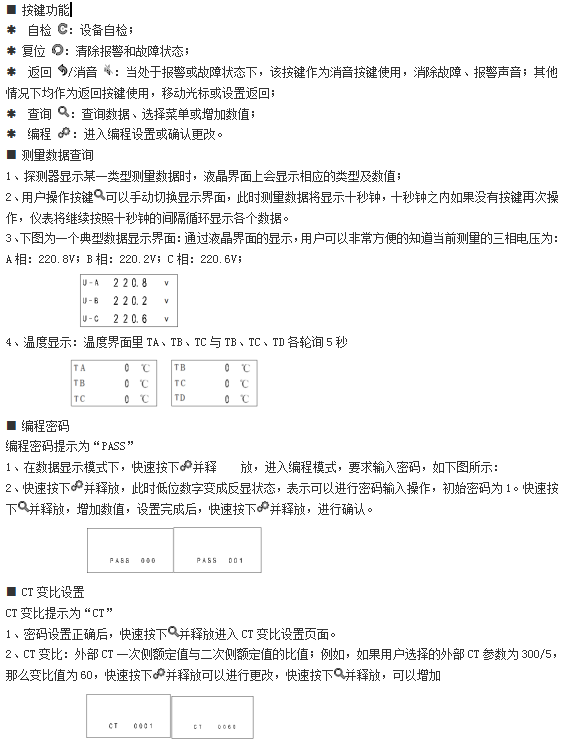

7 显示及按键操作

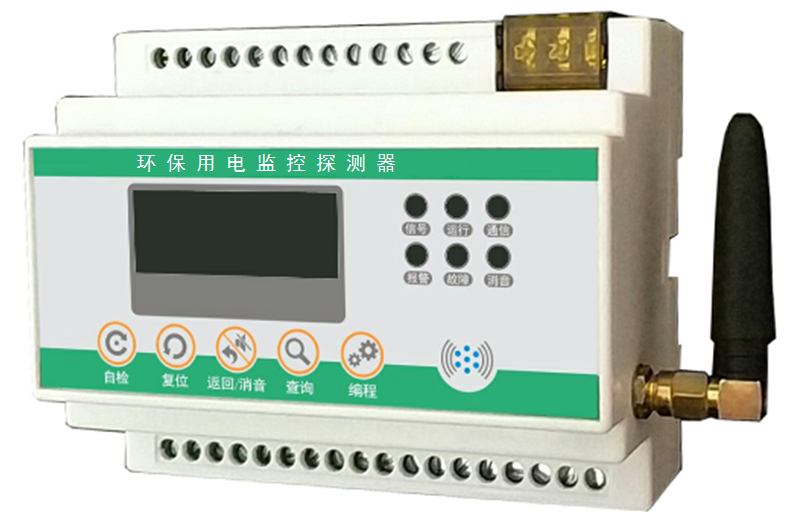

7.1 按键、指示灯、蜂鸣器定义

¢ 数据显示说明

1、显示器采用128×48点阵式液晶屏显示;

2、对漏电、温度等参数进行监测时，正常工作时，以上数据每隔十秒自动切换显示；

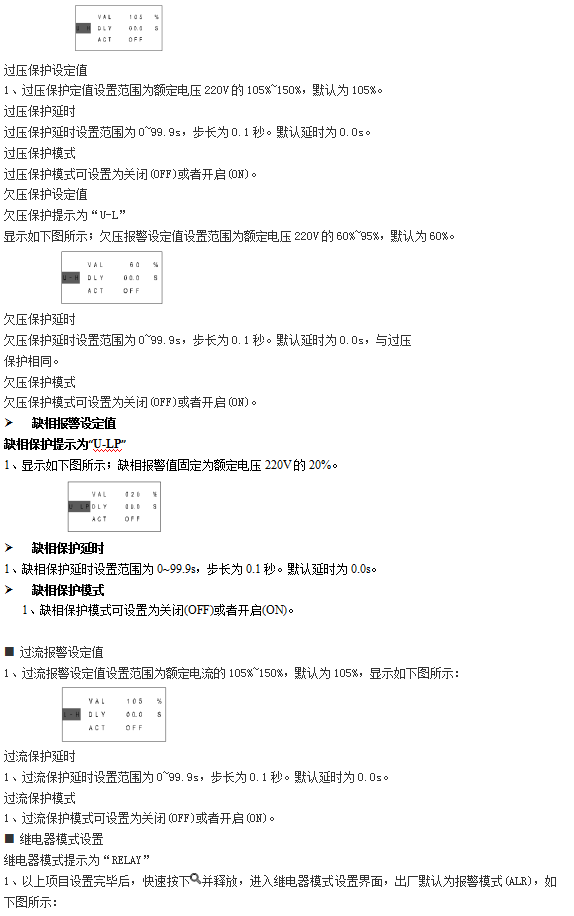

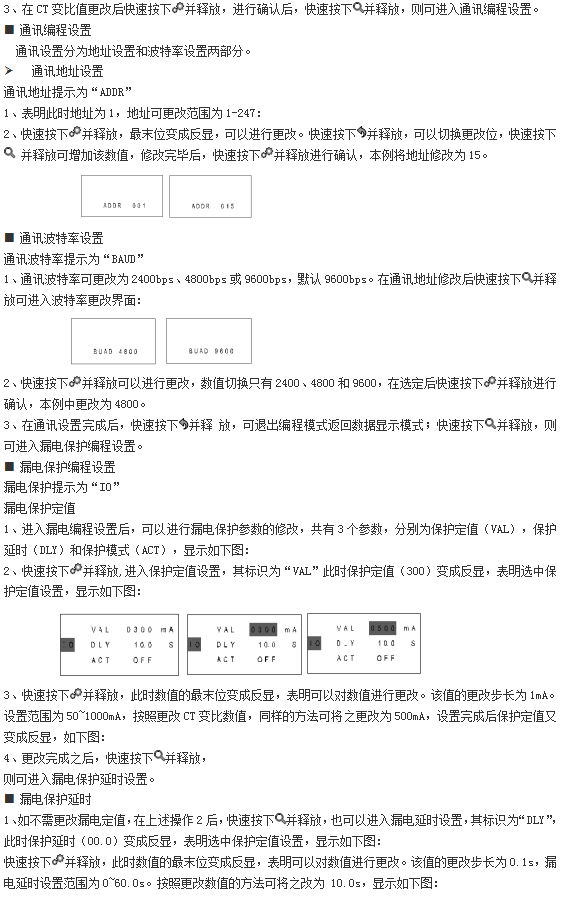

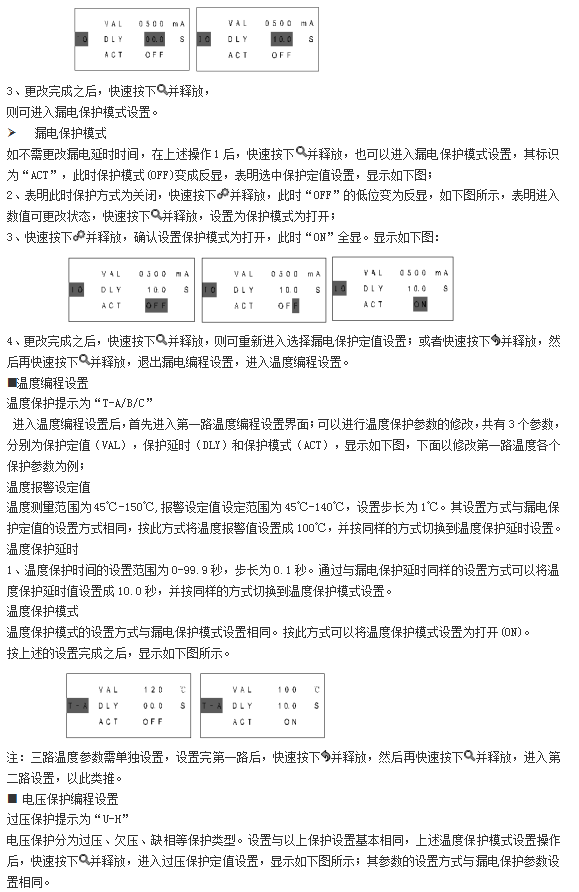

3、在编程设置时，当操作使得显示的某一数据位变成反显状态时，表示进入更改设置状态，可对相应参数进行设置。

¢ LED指示灯说明

  通讯：正常通讯时，指示灯闪烁；如果无通讯，则熄灭；

  运行：正常工作下，指示灯常亮；

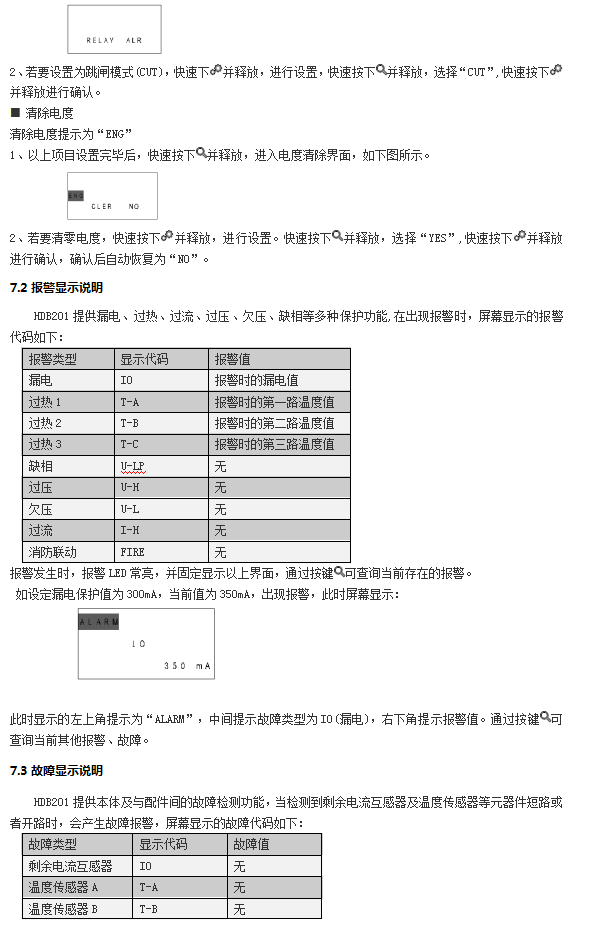

报警：当发生报警时，报警指示灯亮起，且液晶界面上显示相应的报警类型及数值；

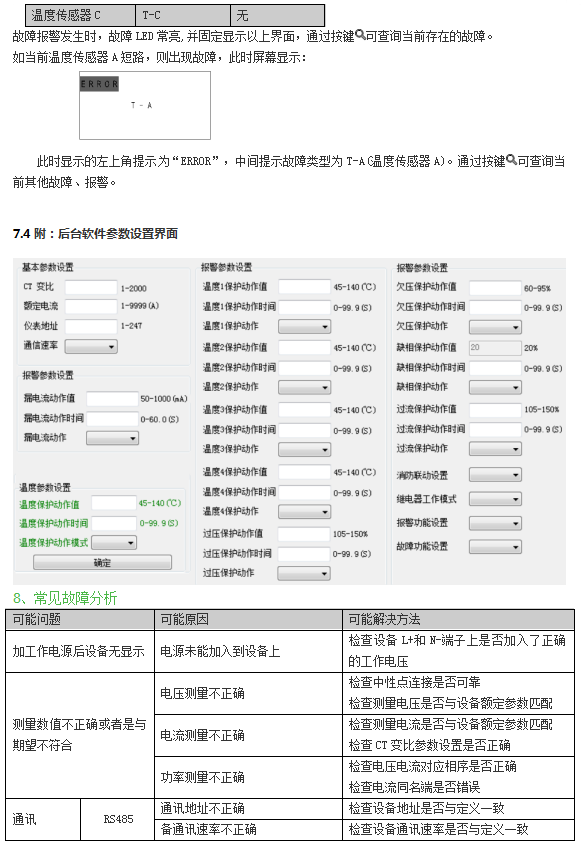

故障：当发生故障时，故障指示灯亮起，且液晶界面上显示相应的故障类型；

消音：若暂时消除本地警报声，则可进行消音操作，此时消音指示灯常亮，提示报警/故障仍没排除；

信号：信号灯有四个状态：常灭表示未连接平台；长灭短亮表示连接上平台但是信号在30%以下；均匀闪烁表示连接上平台但是信号在30-60%之间；常亮表示连接上平台且信号在60%以上。
