一、概述

许多严重的火灾事故是由于线路中低于额定电流或预期短路电流的故障电弧引起的，这些危险的电弧可能发生在设计不合理或老化的供电线路上、电器插头以及家用电器的电源线、内部线束或零部件绝缘上。当故障电弧发生时，线路上的漏电、过流和短路等保护装置，可能无法检测到故障电弧或者无法迅速动作切断电源，极易引发火灾。

1.1、产品特点及用途

全功能系列故障电弧探测器是-种新型的在线式电气安全防护装置，产品遵循国标GB14287.4-2014，主要用于监控被保护配电回路的故障电弧、漏电、触点温度、电流、电压、电压频率、功率等数据，所有检测信息均可在设备液晶显示器上展现。本产品内置无线通讯模组，体积尺寸设计合理，采用标准导轨安装方式，可方便的安装于配电箱内，有效监测由于电气线路或设备故障、绝缘层老化破损、空气潮湿、电气连接松动等原因造成的线路打火花温度超限、漏电或过载等电气安全隐患。广泛适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑；商场、体育馆、礼堂、影剧院、大型医院、学校，地铁大型企业厂房等建筑等低压线路场所中。

1.2、 产品功能

1） 基本功能

可以精准判断每一相线上的正常电弧和故障电弧；电压是否在设定范围内，漏电或过载。检测到故障信息时，发出声光报警，同时向上级监控设备发送报警信号，并且将故障点的位置信息传送至监控设备，定位故障的区域。

消音/测试功能

消音功能：消除报警声音；当产品检测到故障时，发出声光报警，可以通过面板上的消音按键消除产品的报警声音，消音后报警灯状态将维持不变。

测试功能：确认产品功能是否正常；当产品处于无报警状态下，长按此键5秒，产品进入报警状态，长按下复位按键5秒，系统将将产品进行复位恢复至正常工作状态。

复位功能：本产品具有复位功能；如果产品检测到线路中故障后，发出声光报警。当排除线路中产生故障原因后，可以通过长按复位按钮5秒来对产品进行复位操作，“嘀”的一声产品复位成功，消除产品报警状态。

通讯功能

本产品内置无线通讯模块，开机即可直接连接服务器。也可以通过RS485串口总线与上端消防控制系统进行通讯，可以将检测到线路状态实时上传，并可通过上端消防控制系统对下端故障电弧探测器进行报警复位实现了智能统一控制管理。（注意：485通讯线不能接反）。

报警/脱扣功

本产品报警功能，具有外接报警设备，如大型报警喇叭功能。当发生故障时除自身发出声光报警外，还可对外发出报警信号开关量输出，实现消防联动的作用。本产品脱扣功能，可通过24VDC消防信号控制连接的设备进行脱扣动作，实现消防联动的作用。

1.3、 技术参数

二、安装

2.1、安装前的检查

为保证故障电弧探测器处于良好的工作状态，请正确安装。安装前请仔细检查设备的型号、参数与说明书上的描述是否完全一致。核对无误后，应仔细阅读该安装使用说明书并严格按照说明书上的指示和要求进行安装，切勿盲目操作。

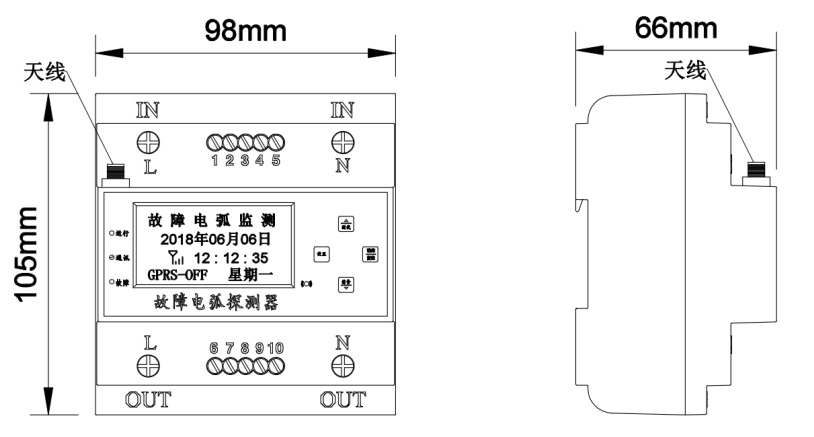

2.2、外观及产品尺寸

2.3、安装方式

标准35mm导轨安装,安装入导轨时，上端在里侧先装入导轨，然后向下用力，将下端两卡扣卡入导轨。

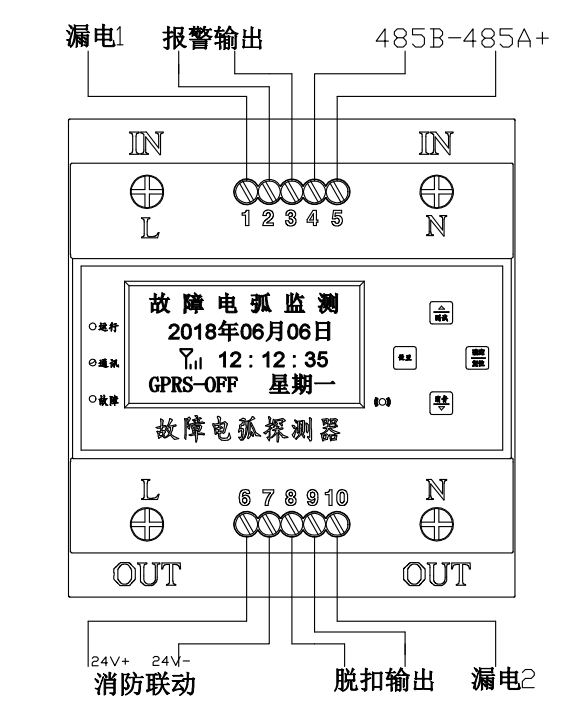

2.4、产品接线图（测试漏电需外接外置漏电互感器）

三、基本操作

本产品可供操作的按键有"设置”键、“▲”键、“▼”键、“确认”键，其中“设置”键包含各种选项功能，“▲”键和“▼”键具有上翻下翻或改动参数的功能，“确认”键对操作或设置进行确定的按键。

3.1、显示界面参数

主页面显示设备当前时间（联网后自动更新）/AIiy连接状态，“▼”键下翻依次显示页面如下：

系统参数1：电压/电流/温度

系统参数2：地址/电弧/漏电流

系统参数3：IEMI号/信号强度/TCP开关状态

系统参数4：功率/频率/安全运行时间

系统参数5：背光/报警/声音

3.2、操作方法

开机后按“▲”、“▼”按键轮流切换显示界面（往还循环）。

设置参数： 按设置键进入密码输入界面。按“▲”键对密码进行输入。按设置键移位。初始密码为1000。密码输入完成后按确认按键确认。如果密码正确则进入系统参数设置页面（按设置键依次进行各项参数设置）。如果密码不正确，10秒后回到主页面。长按测试按键5秒，测试功能 此时蜂鸣器鸣叫、故障LED亮、报警继电器常闭。在蜂鸣器鸣叫的时候，按消音按键蜂鸣器关闭、故障LED灭、报警继电器常开。长按复位按键5秒，整个系统复位。并带有“滴”一声复位成功。由故障电弧引起的报警（蜂鸣器鸣叫、故障LED亮、报警继电器常闭），按下消音按键后。蜂鸣器关闭、故障LED亮维持、报警继电器常闭维持。

3.3、“设置”参数设置

按设置键进入密码输入界面（出厂密码1.0.0.0）按确认键进入参数设置/IP设置/背光设置，按确定进入

系统设置1

地址设置（范围1-254 默认 001）

报警温度设置:（范围45℃-140℃  默认90℃）

电弧设置:（范围0-20 默认0）

系统设置2

过压设置:（范围:（220-400V  默认265V）

欠压设置:（范围85V-220V    默认180V)

过流设置:（范围1A-100A     默认63A）

系统设置3

漏电流设置（范围200mA-1000mA   默认500mA）

报警设置:ON/OF 默认ON

声音设置:ON/OF 默认ON

IP设置（对接客户指定服务器专用）

直接输入指定服务器IP地址及端口号，连接上服务器后首页天线信号处会显示信号强度。

背光设置

可设置背光是否常开

四、通讯格式

本系统采用RS485-RTU通讯协议（具体操作请参照故障电弧通讯协议操作说明书）。

五、注意事项

5.1、本产品为高精度电子设备，在运输和拆封时务必轻拿轻放，不应受到剧烈冲击；

5.2、本产品未经本公司同意，任何人员不得拆开产品或进行维修，所有非授权的拆机行为将视为主动放弃享有的保修权利；

5.3、在安装前要切断上端输入线电源，保证人身安全：

5.4、切勿将装置置于潮湿或有凝露的环境中运行；

5.5、切勿将装置置于有易燃气体和水蒸气的环境中运行；

5.6、切勿将装置露天放置，以免淋湿或暴晒；

5.7、本产品的工作年限为6年，到时应予以更换。

5.8、禁止将超出量程的信号接入到装置中以免损坏仪器。

六、售后服务

6.1、产品自发货之日起12个月内若出现产品的质量问题，本公司免费负责调换或者维修。若因使用不当，则酌情收取维修材料成本及运费：

6.2、超过保修期将根据实际情况收取材料成本和部分维修费用。产品技术咨询，质量投诉12小时内答复。
